望遠鏡改造(SE200N)

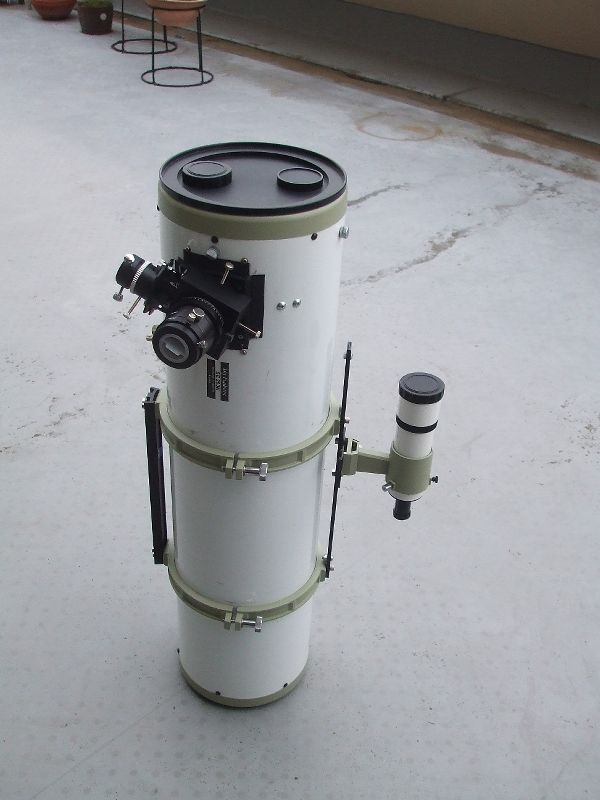

1.SE200N(sora-can改造)のスペック

●種別  :ニュートン
●口径  :200mm
●焦点距離:1000mm(F5)
●改造  :接眼部のオフアキ化、ファインダー位置移動、斜鏡にヒーター


2.改造

(1)改造方針

SE200Nは以下の特徴があります。
 @強度が弱く、筒鏡にたわみが出る
 Aバックフォーカスが短い
 Bノーマルの接眼部が長く(アダプタ含む)接眼部からのバックフォーカスは55mm程度

@の影響でノーマルでは長い時間の露出ではまずエラーになる。
 エラーを排除するには以下の選択がある。
 ●補強する
 ●オフアキ化する

 補強は私の工作能力では無理であるし、限界もあると判断。
 オフアキ化することにしたが、特徴ABがその実現を大きく阻んでいる。
 そこで以下の改造を施すことにした。


(2)改造内容

  @土台の変更+OAG接続アダプタ

 ・接眼部の土台を笠井トレーディング社製 LPマイクロフォーカス接眼部のものに変更 (6.5mm)
 ・薄いオフアキとして三ツ星社製のOAG5を選択。土台との特注アダプタで接続 (1.0mm)

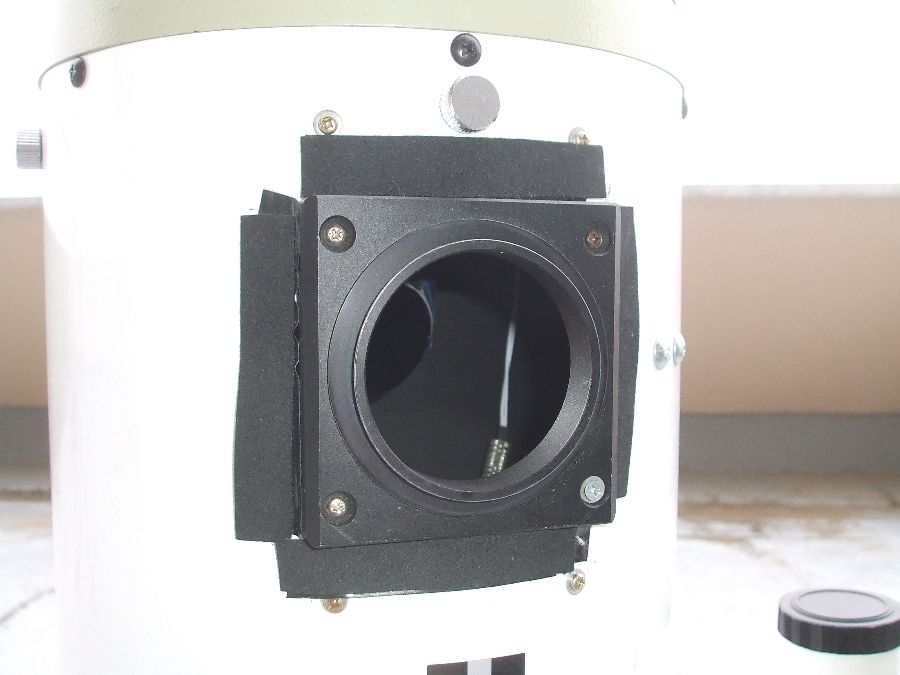

【笠井トレーディング社製 LPマイクロフォーカス接眼部土台+三ツ星社製 OAG5アダプタ】


  AOAG+フォーカス+2インチホルダ+バックフォーカス調整延長筒

 ・薄いオフアキとして三ツ星社製のOAG5を選択。土台と特注アダプタで接続 (37.5mm)
 ・フォーカスはボーグのM57ヘリコイドDX (26mm)
 ・カメラ接続はボーグ2インチホルダーSII(20mm)
 ・バックフォーカス調整としてボーグ2インチホルダーSSII (10mm)を追加
 ・フォーカスで2mm調整

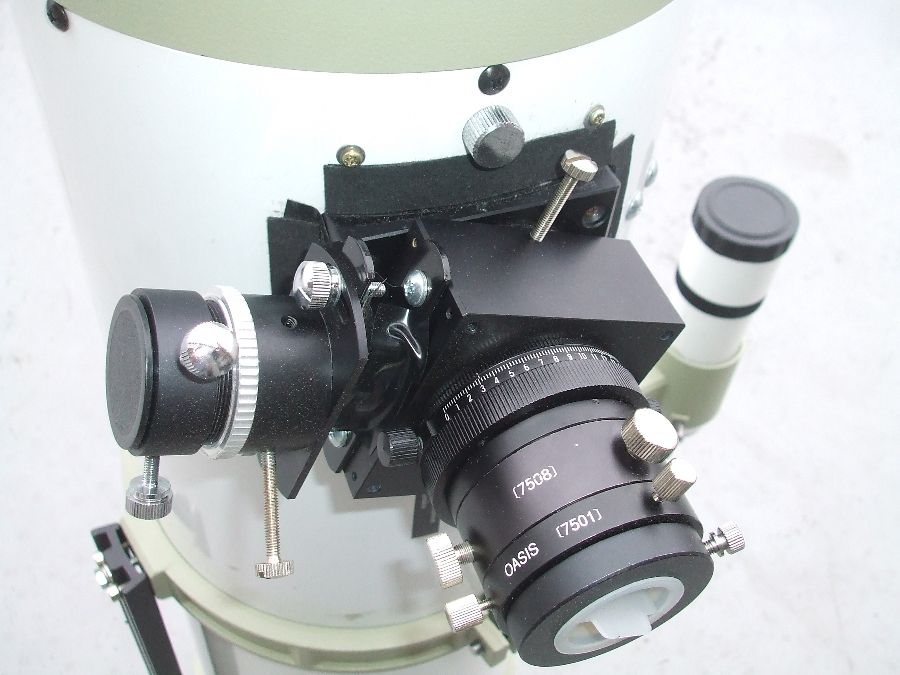

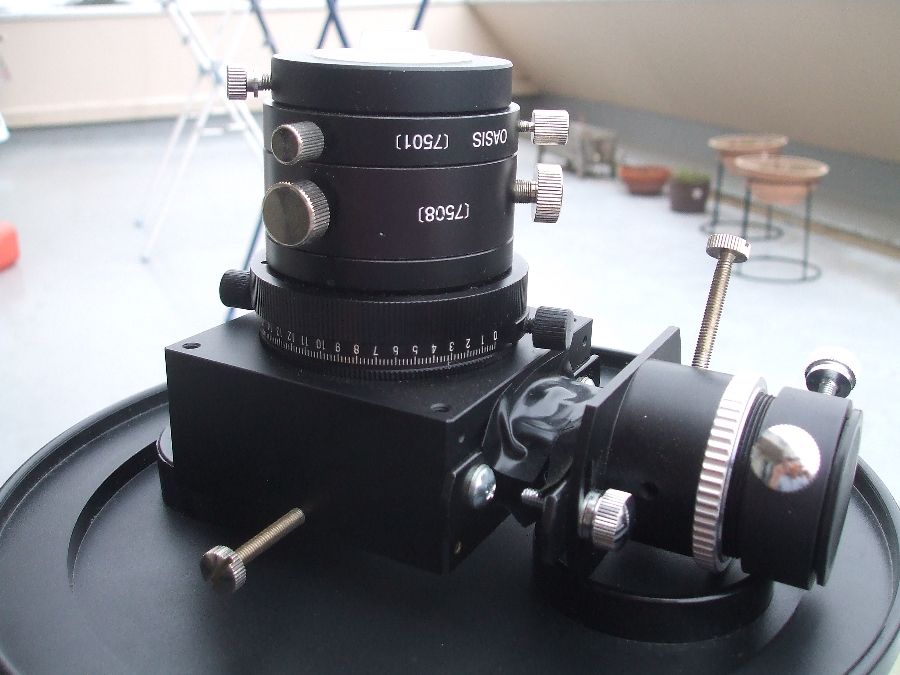

【M57ヘリコイドDX + 2インチホルダーSII + 2インチホルダーSSII】

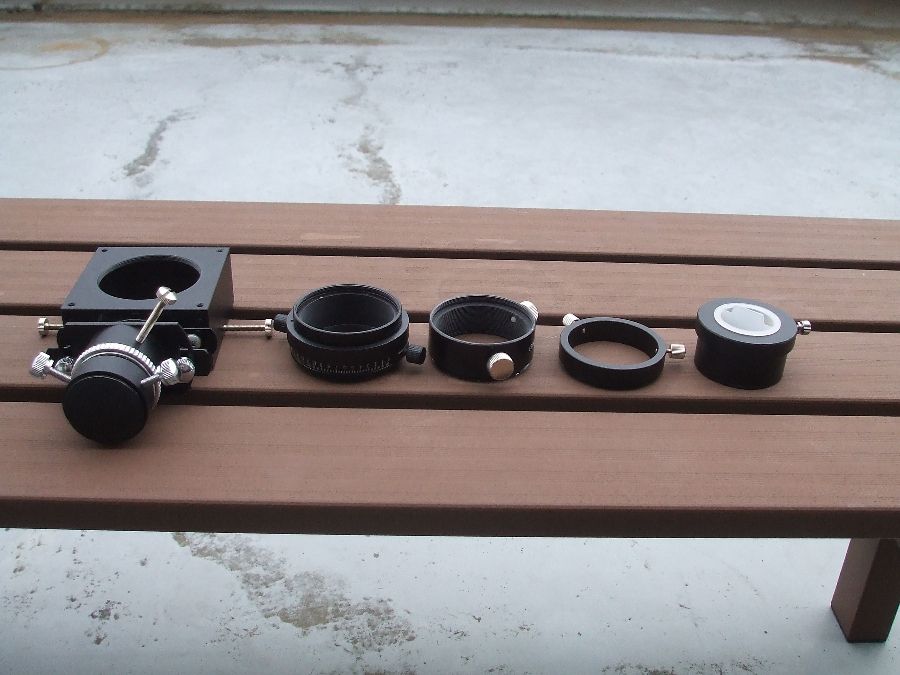

【接眼部の部品たちをバラしたところ】


  Bその他

 ・ファインダー位置を移動(オフアキを360°回転させる際に干渉するため)
 ・斜鏡にヒーター接続(もちろん露防止)

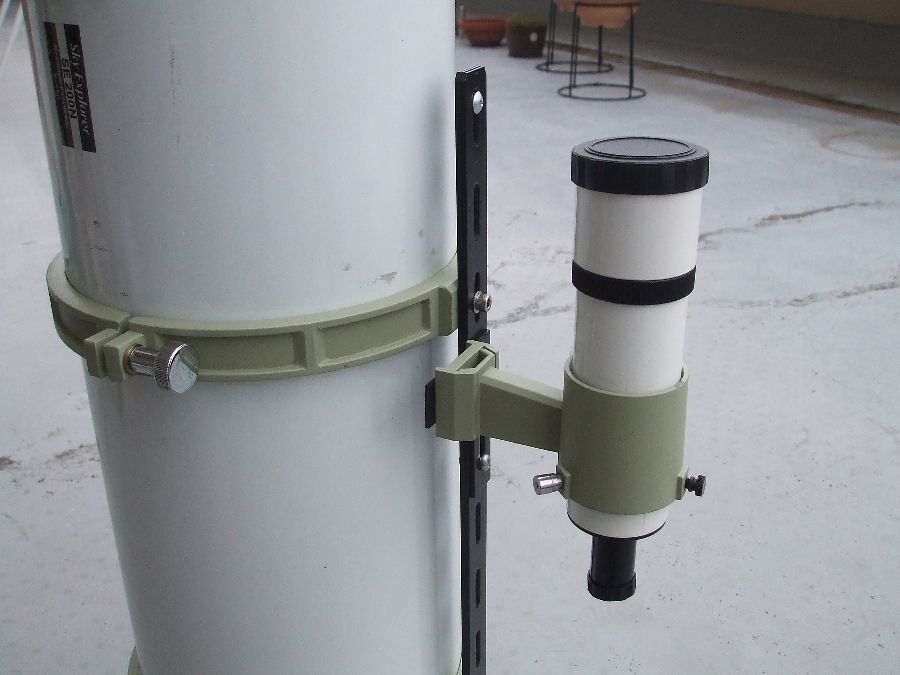

【移動したファインダー】

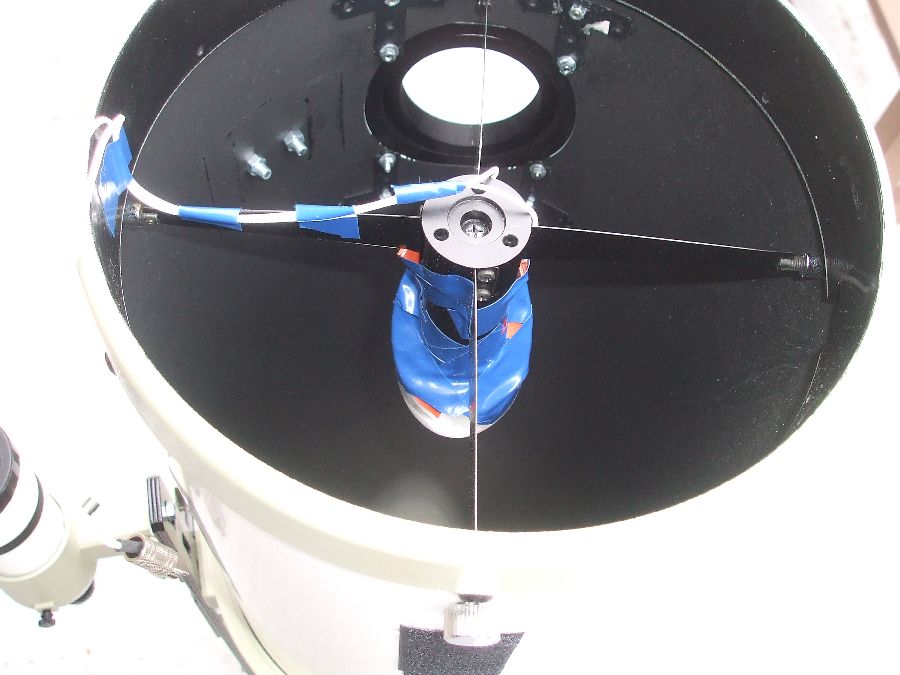

【斜鏡のヒーター】

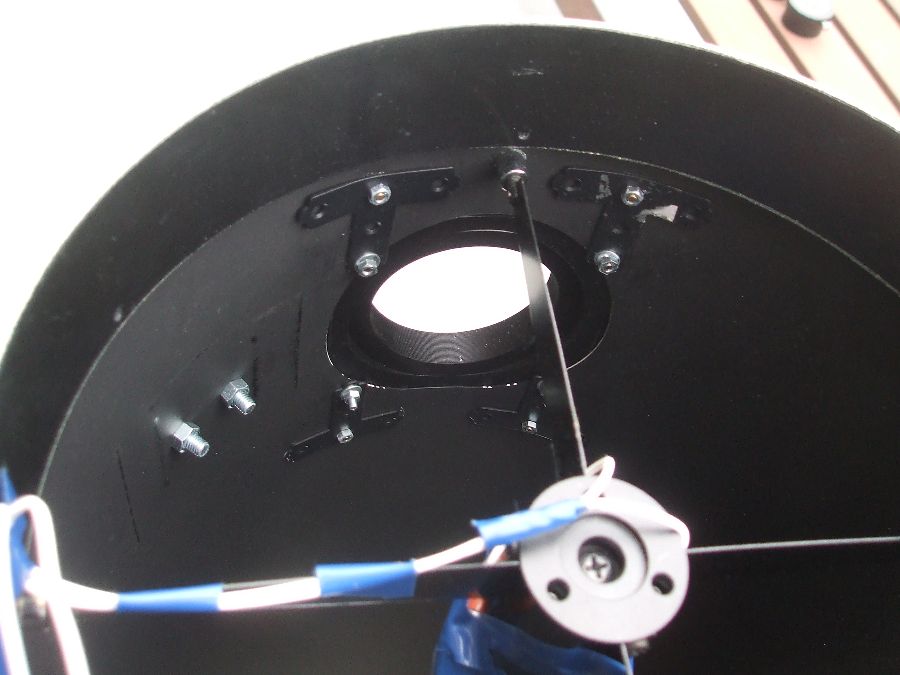

【筒鏡内部】補強していないのがわかりますね。
